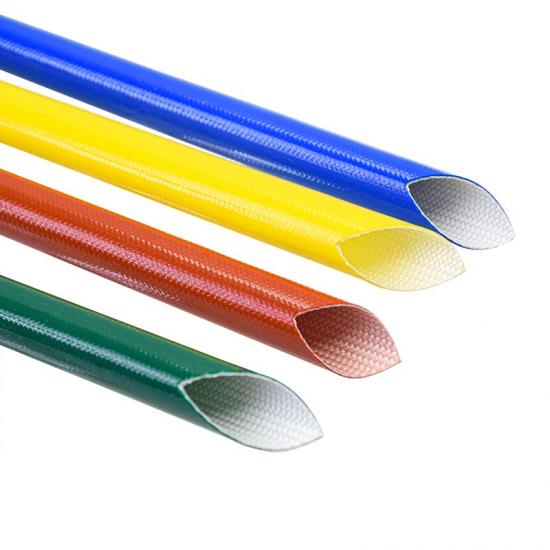

Guaina in fibra di vetro rivestita in silicone
La guaina in fibra di vetro rivestita in silicone E-FLEX® è realizzata intrecciando filato di fibra di vetro non alcalino di alta qualità, a cui viene poi applicato un rivestimento uniforme di resina siliconica di alta qualità mediante un preciso processo di vulcanizzazione termica ad alta temperatura.
Questa composizione di alta qualità sintetizza perfettamente la robustezza meccanica della fibra di vetro con le eccezionali proprietà di isolamento dielettrico e resistenza all'umidità del silicone. Offre eccellenti proprietà dielettriche, un'affidabile resistenza alla fiamma autoestinguente e un'estrema flessibilità, che la rendono la soluzione di isolamento protettivo ideale per le moderne applicazioni elettriche e industriali.
Caratteristiche del prodotto
- Ampio intervallo di temperatura di esercizio: Garantisce prestazioni affidabili in un ampio intervallo di temperature, da -40 °C a +200 °C, adattandosi perfettamente ad ambienti criogenici estremi e a un'esposizione prolungata ad alte temperature.
- UN ritardante di fiamma avanzato : Pienamente conforme agli standard di infiammabilità VW-1 e UL1441. Supera con successo il test di fiamma orizzontale, dimostrando eccellenti capacità di autoestinzione.
- S tabella Tensione Toller enc es : Disponibile in due valori nominali di tensione di rottura (1,5 kV e 2,5 kV) per adattarsi in modo flessibile alle diverse esigenze di configurazione dei circuiti.
- Pulito Visivo Identità: Fornito in un colore bianco standard e pulito, che garantisce un contrasto netto, un instradamento esteticamente professionale e una facile identificazione all'interno di cablaggi complessi.
Specifiche tecniche
| Proprietà fisiche e criteri di prova | Specifiche / Valore Tecnico e |
| Materiale intrecciato | Fibra di vetro non alcalina |
| Materiale di rivestimento | resina siliconica |
| Intervallo di temperatura di funzionamento | -40°C ~ +200°C |
| Valori nominali di tensione di tenuta | 1,5 kV, 2,5 kV |
| Infiammabilità | VW-1, UL1441 |
| Test di invecchiamento | 260 °C 6 ore, nessuna crepa |
| Prestazioni di resistenza alla temperatura | 200 ± 2 °C 168 H,≥ Valore di tensione primaria |
| Test di immersione in acqua | Non appiccicoso, non deformabile, non si ammorbidisce |
| Strumento di taglio consigliato | Forbici |
Specifiche
| Numero di parte |
ID taglia
(mm)
|
Tolleranza ID
(mm)
|
Muro Th
malattia (T)
(mm)
|
Lunghezza della confezione
(m/bobina)
|
|
| 1,5 kV | 2,5 kV | ||||
| GF-IC-S-0.5-WH | 0,5 | +0,30/-0,10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0.8-WH | 0,8 | +0,30/-0,10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0,30/-0,10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1.5 | +0,30/-0,10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0,30/-0,10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2.5 | +0,30/-0,10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0,30/-0,10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3.5 | +0,30/-0,10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0,30/-0,10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4.5 | +0,30/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5.5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0,40/-0,10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0,50/-0,10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0,50/-0,10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0,50/-0,10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0,60/-0,10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0,60/-0,10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0,80/-0,10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0,80/-0,10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0,80/-0,10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0,80/-0,10 | 0,80±0,05 | 0,85±0,05 | 50 |
Applicazioni tipiche del prodotto
Grazie alle sue robuste caratteristiche elettriche, termiche e meccaniche, la guaina in fibra di vetro siliconata E-FLEX® è ampiamente utilizzata in numerosi settori ad alta efficacia:
- T Protezione del piombo del trasformatore : Isola e protegge i cruciali conduttori interni del trasformatore da forti vibrazioni e accumulo di calore.
- Motore Bobina Guida S Funge da resistente scudo termico e da rivestimento isolante dielettrico per macchinari pesanti e avvolgimenti di motori elettrici industriali.
- C componente IO ns ula ti o N : Offre un isolamento ambientale ed elettronico di alta qualità per resistori, condensatori, elementi riscaldanti e giunzioni terminali complesse.
-
Sistemi di cablaggio elettrico:
Ampiamente utilizzato nei quadri di distribuzione dell'energia, nel cablaggio dei veicoli a nuova energia (NEV) e negli elettrodomestici industriali situati in zone ad alta temperatura.
