Fibra di vetro rivestita in silicone Manicotto ignifugo schermato termicamente

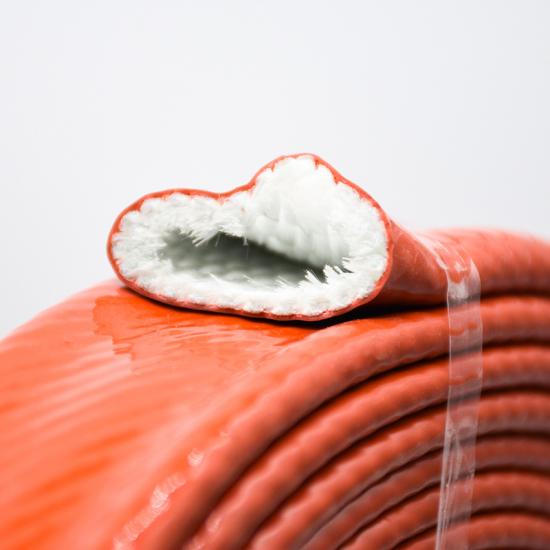

La guaina antincendio è realizzata in fibra di vetro ad alto spessore e ricoperta da uno spesso gel di silice rosso ossido di ferro. Può impedire che il ferro fuso schizzi senza essere danneggiato dalle alte temperature e dalle fiamme.
Presenta le caratteristiche di ignifugo, isolamento termico, conservazione del calore, resistenza elettrica e flessibilità.
Queste caratteristiche speciali lo rendono adatto alla protezione di tubi flessibili, cavi e condotte in ambienti difficili.
Può essere esposto continuamente all'alta temperatura di 1350
°C
senza essere danneggiato e può resistere ad alte temperature di 1600
°C
Il test distruttivo alle 16:00
°C
può durare per mezz'ora. Dopo mezz'ora, il rivestimento esterno inizia a carbonizzarsi e la fibra di vetro è in perfette condizioni.
Oltre a prevenire efficacemente ustioni e lesioni al personale causate dalle tubazioni ad alto calore, il manicotto ignifugo può anche far risparmiare notevolmente sui costi di dispersione dell'energia termica.
Caratteristiche e vantaggi
1. Elevata flessibilità
2. Protezione continua a una temperatura di esercizio di 260°C
3. Capacità di resistere a schizzi di metallo fuso a 1350°C
4. Elevata resistenza alla maggior parte degli oli, fluidi idraulici, carburanti, acidi e alcali
5. Quando esposta alla fiamma, la gomma di alta qualità formerà uno strato protettivo di SiO2
6. Salute e sicurezza: fornisce al personale protezione contro le ustioni causate da tubi caldi, linee di flusso, ecc.
7. Aiuta a ridurre la perdita di energia trattenendo il calore all'interno delle tubazioni
8.Eccellente resistenza alla fiamma
9. Buona resistenza all'abrasione
10.Certificato MSHA
Fisico Proprietà sicali
| Materiale della manica | Fibra di vetro senza alcali |
| Materiale rivestito | biossido di ferro s silicone |
| Temperatura di lavoro |
-50℃~+260℃
|
| Tensione di rottura | 10~12 kV |
|
Infiammabilità
|
VW-1
|
| Colore standard | Rosso |

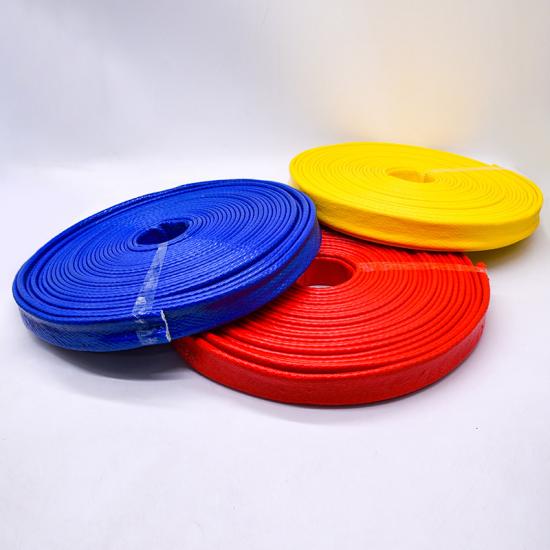

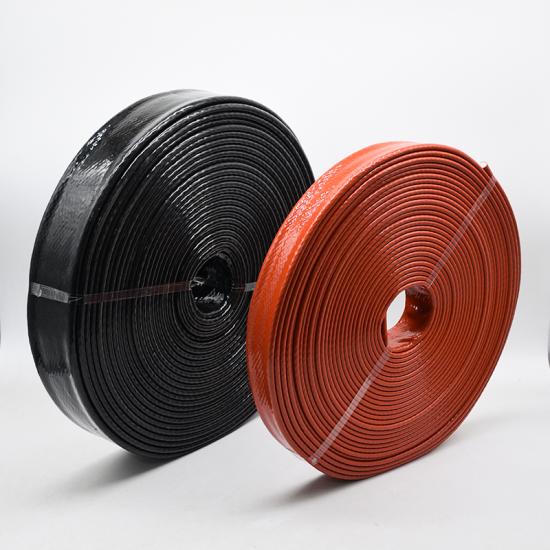

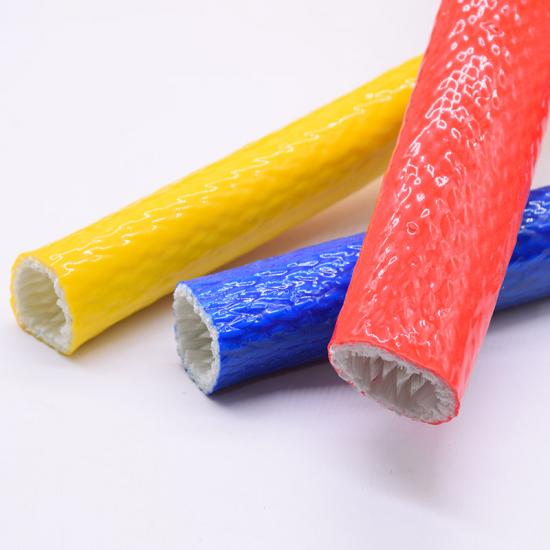

| Colorato | Disponibile |
| Certificazione | UL, ROHS, Reach |
| Utensile da taglio | Taglio |
| Resistente all'olio | SÌ |
| Resistente all'acqua | SÌ |
|
LOI%
|
<0,2% |
|
Contrattibilità termica
|
1% |
|
Capacità di isolamento (kv/mm)
|
16 |
|
Densità del flusso di calore
|
116kw/m2
|
|
Conduttività termica (w/m)
|
0,13
|
Specifica
| Numero di parte | Diametro interno (mm) | Diametro esterno (mm) | Spessore della parete laterale singola e tolleranza T☆ | Imballaggio M/R |
| GF-FH-SR-0060 | 6±1 | 9,0±1 | 1,4±0,5 | 200 |
| GF-FH-SR-0080 | 8±1 | 11±1 | 1,5±0,5 | 200 |
| GF-FH-SR-0100 | 10±1 | 13,5±1 | 1,7±0,5 | 100 |
| GF-FH-SR-0120/0130 | 13±1 | 16,5±1 | 1,8±0,5 | 100 |
| GF-FH-SR-0150 | 15±2 | 19±2 | 1,9±0,5 | 100 |
| GF-FH-SR-0200 | 20±2 | 24,5±2 | 2,3±0,5 | 100 |
| GF-FH-SR-0250 | 25±2 | 30±2 | 2,5±0,5 | 60 |
| GF-FH-SR-0300 | 30±2 | 35,5±2 | 2,7±0,5 | 60 |
| GF-FH-SR-0320 | 32±2 | 37,5±2 | 2,8±0,5 | 40 |
| GF-FH-SR-0350 | 35±2 | 41±2 | 2,9±0,5 | 40 |
| GF-FH-SR-0400 | 40±2 | 46,5±2 | 3,2±0,8 | 40 |
| GF-FH-SR-0450 | 45±2 | 51,5±2 | 3,2±0,8 | 20 |
| GF-FH-SR-0500 | 50±3 | 57±3 | 3,4±0,8 | 25 |
| GF-FH-SR-0550 | 55±3 | 62±3 | 3,4±0,8 | 20 |
| GF-FH-SR-0600 | 60±3 | 66±3 | 3,5±0,8 | 20 |
| GF-FH-SR-0650 | 65±3 | 72±3 | 3,6±0,8 | 20 |
| GF-FH-SR-0700 | 70±3 | 78±3 | 3,7±0,8 | 20 |
| GF-FH-SR-0800 | 80±3 | 88±3 | 4,0±0,8 | 20 |
| GF-FH-SR-0900 | 90±3 | 99±3 | 4,2±0,8 | 20 |
| GF-FH-SR-1000 | 100±3 | 106±3 | 4,4±0,8 | 20 |
Applicazione
Manicotto antincendio in silicone Utilizzato per proteggere le linee del carburante, le linee idrauliche e dell'olio dal calore e per prolungare la durata di cavi e tubi flessibili in caso di incendio, in modo che i sistemi critici possano funzionare più a lungo nei settori dell'aviazione e della marina.
