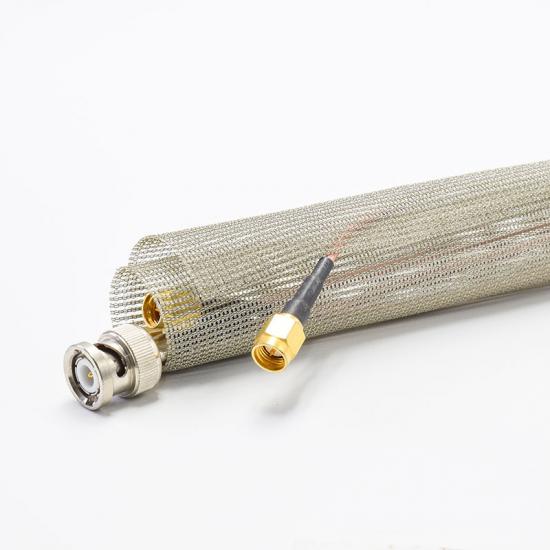

Avvolgimento schermante autochiudente EMI - Rame stagnato e PPS
Involucro schermante autochiudente EMI realizzato ad alta densità fili di rame stagnato tessuto con PPS (solfuro di polifenilene) , questa manica autoavvolgente offre interferenze elettromagnetiche superiori (EMI) E interferenza a radiofrequenza (RFI) schermatura. Il design a sovrapposizione garantisce una vestibilità sicura e una copertura stabile (≥35%) attorno a fasci di cavi complessi, riducendo al minimo il degrado del segnale e le interferenze.
È il soluzione ideale per ingegneri e OEM che desiderano un'installazione rapida e senza attrezzi, in particolare in ambienti in cui scollegare i cavi è poco pratico o costoso.
Con un intervallo di temperatura di esercizio da da -40°C a +150°C e resistenza a calore, invecchiamento, umidità e sostanze chimiche , funziona in modo coerente sia nei climi industriali che tropicali difficili, affrontando le principali preoccupazioni di durata per i clienti in Asia sud-orientale E Europa .
Caratteristiche
Elevate prestazioni di schermatura
Conforme a GB/T30142-2013, garantisce una protezione EMI/RFI stabile su tutte le frequenze.
Installazione rapida e non invasiva
Il design autoavvolgente consente una facile applicazione senza dover scollegare cavi o connettori.
ritardante di fiamma
Conforme agli standard di sicurezza antincendio EN45545-2 R22/23 HL3: ideale per sistemi ferroviari e di trasporto.
Ampia temperatura di esercizio
Resiste a temperature da -40°C a +150°C, adatto a condizioni estreme di freddo e caldo e umidità.
Resistenza superiore all'invecchiamento e agli agenti chimici
Nessuna deformazione, sbavatura o rottura del filo dopo 20 ore a 100°C.
Resiste a 110°C / 150 KPa in vapore saturo umido per 48 ore.
Conforme a RoHS e REACH
Completamente conforme agli standard internazionali di sicurezza ambientale.
Colore standard
Elegante e professionale finitura argento per la visibilità e il branding OEM.
Proprietà fisica S
Proprietà fisiche Dettagli Materiale Rame stagnato + PPS Temperatura di lavoro -40°C ~ +150°C Sovrapposizione ≥35% Infiammabilità EN45545 - 2 R22/23 HL3 Efficienza di schermatura GB/T 30142 - 2013 Resistenza all'invecchiamento Nessuna deformazione, nessuna rottura del filo metallico, nessuna bruciatura a 100°C per 20 ore Test di immersione Nessuna modifica visibile nell'aspetto secondo EN 60589 - 30 Cavi corrispondenti 110°C/150KPa in vapore saturo caldo e umido per 48 ore Colore standard Argento Conforme alla direttiva Rohs SÌ Conforme a Reach SÌ
Specifica
Numero di parte
Diametro interno (mm)
Diametro esterno (mm)
Larghezza di diffusione
Hmm)
Lunghezza dell'imballaggio
(m/bobina)
MBS-TC-008-SV-S
8±2
10±2
40±5
100
MBS-TC-010-SV-S
10±2
12±2
50±5
100
MBS-TC-013-SV-S
13±2
15±2
63±5
100
MBS-TC-016-SV-S
16±2
18±2
77±5
50
MBS-TC-019-SV-S
19±2
21±2
93±5
25
MBS-TC-025-SV-S
25±2
27±2
122±5
25
MBS-TC-032-SV-S
32±2
34±2
143±5
25
MBS-TC-038-SV-S
38±2
40±2
185±5
25
Perché risolve i problemi regionali
Regione
Chiave Con
preoccupazione
Come
E-FLEX
®
Hel
ps
Euro
pe
Rigorosa conformità alla normativa antincendio e RoHS
alleanza
Certificato secondo EN45545-2 e normative ambientali
Sud-est A
sia
Alta umidità, temperatura
altalene ure, installazione rapida
Largo
e intervallo termico e
struttura avvolgente senza oli
OEM globali
Integrità del segnale, esigenze di retrofit rapido
Schermatura EMI + installazione senza connettori
Applicazione
La guaina schermante in rame stagnato è utilizzata in un'ampia gamma di settori:
UN uto Cablaggi di filo motore
Il design EMI-safe migliora l'affidabilità dell'elettronica di bordo nei veicoli elettrici e ibridi.
Sistemi ferroviari
Conforme alla norma EN45545-2 per la sicurezza antincendio, ideale per il cablaggio dei trasporti pubblici.
Telecomunicazioni
Protegge l'integrità del segnale nelle linee di trasmissione dati ad alta frequenza.
Industriale A automazione e controllo
Previene l'interruzione del segnale nei sistemi di cavi di controllo e sensori.
Difesa e alte prestazioni Elettronica
Schermatura robusta in condizioni critiche per la missione e con vibrazioni elevate.
